Bombas neumáticas de doble diafragma de aluminio de 1-1/2 de pulgada
Material del cuerpo mojado: Aleación de aluminio
Material de la cámara de aire central: Aleación de aluminio
Material del diafragma: Teflón (TFM), Polietileno (UPE), Santoprene (STP)
Es adecuado para el transporte de benceno, solventes, pintura, pegamento, resina, aceite, pulpa, lodo, escoria, fluido de fundición, metanol y líquidos neutros, pero no es adecuado para ácidos, álcalis, agua de mar...
Diafragmas:
| Materiales | Rango de temperatura |
| UPE (U) | +5 to + 50°C |
| TFM (T) | -30 to +130°C |
| Stantoprene ® (O) | 0 to + 80°C |
Datos técnicos:
| Tamaño del Puerto de Succión/Descarga | 1-1/2” PT(BSP) |
| Entrada de aire | 1/2” PT(BSP) |
| Salida de aire | 1” PT(BSP) |
| Presión Mín. | 1.2 Bar(kgf/cm²) ; 17.4psi |
| Presión máx. | 8 Bar(kgf/cm²) ; 116psi |
| Mejor Rango de Presión de Entrada de Aire | 1.5~3.5 Bar(kgf/cm²) ; 21.75psi~50.76psi |
| Volumen de Descarga por Ciclo | edition01-2850 ml/cycle edition02-2250 ml/cycle |
| Diámetro Máx. de partículas | ⌀4.5mm |
| Consumo Máx. de Aire | 2300Liter/Per Min.;81.22 Scfm/Per Min |
| Máx. de Succión en Húmedo | 6.7 m |
| Dimensiones del Embalaje | 38(L)cm x 29(W)cm x 50(H)cm |
| Peso bruto | 19 KG |
| Tasa Máx. de Flujo | 81.89 Gallon/Per Min. ; 310 Liter/Per Min. |
| Fluidos | Suitable for neutralized liquids such as neutralized wastewater, sludge, coating paints, paints, inks, methanol, mud, and low viscosity resins. It can also be used to transfer organic solvents, petroleum, and gasoline using plastic diaphragms. This type can be used in sludge dehydrators and frame filter machines. Their work efficiency and lifespan are superior to other types of pumps. |

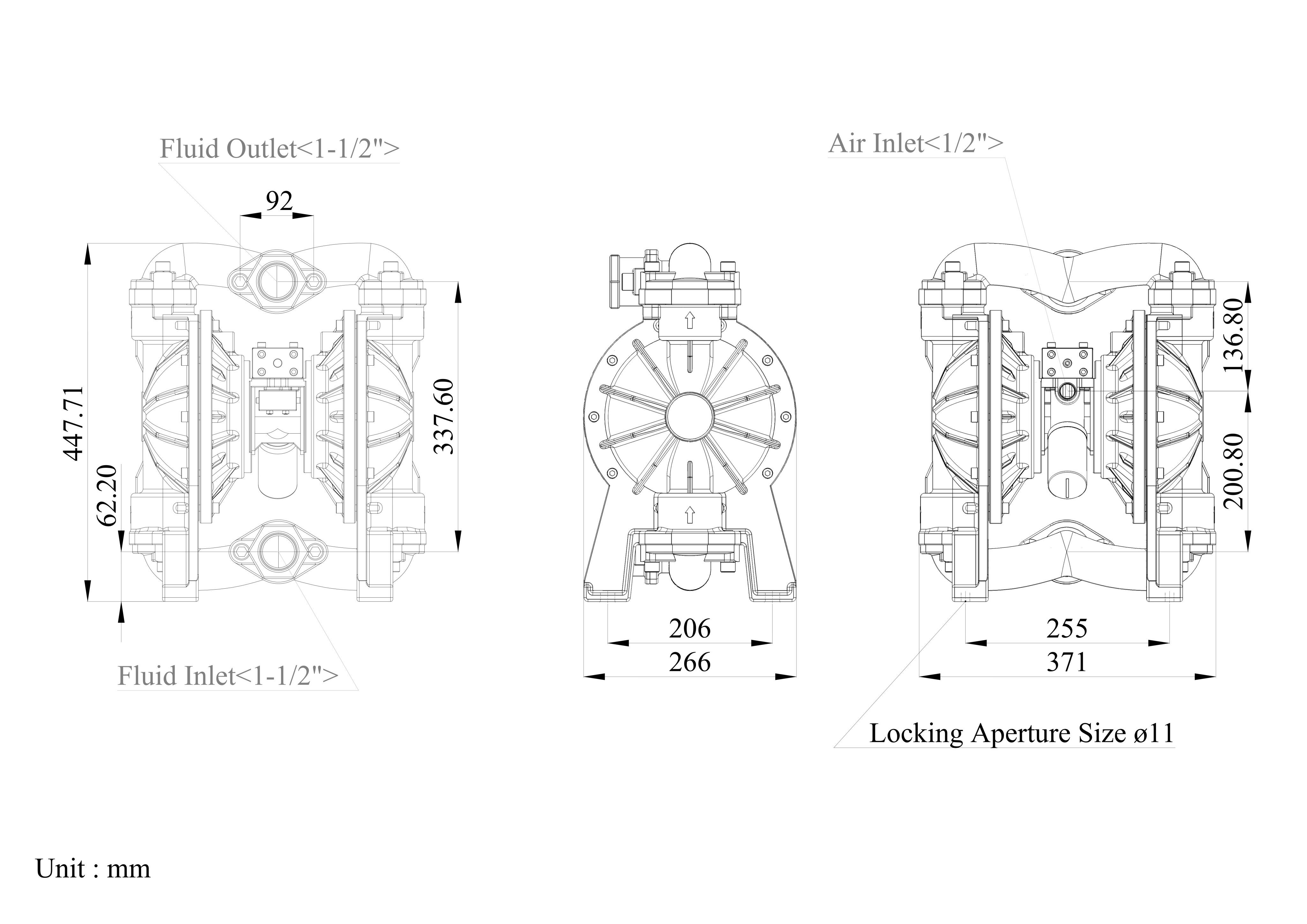

| Model | Operating Manual | Pump Exploded View | 2D Dimensional Drawings | 3D Dimensional Drawings |
| DS14-AAT-XXXX-02 | | | | |
| DS14-AAT-OOXO-0X | 01: 02: | 01: 02: | | |
| DS14-AAI-XAXS-02 | | | | |
| DS14-AAI-XXXX-02(Different side) | | | | |
| DS14-AAI-OOBO-01 | | | |
