Bomba neumática de doble diafragma de acero inoxidable 316 de 1/2 pulgada

Material del cuerpo mojado: Acero inoxidable 316

Material de la cámara de aire central: Aleación de aluminio

Material del diafragma: Teflón (TFM), Polietileno (UPE), Santoprene (STP)

Es adecuado para el transporte de glicol, alcohol, hidróxido de sodio, ácido nítrico, ácido carbónico, ácido de frutas, enzimas, soda cáustica, amoníaco, asfalto y algunos líquidos ácidos y alcalinos, pero no es adecuado para ácido clorhídrico, ácido sulfúrico diluido...


Diafragmas:

MaterialesRango de temperatura
UPE (U)+5   to  +  50°C
TFM (T)-30  to  +130°C
Stantoprene ® (O)    0  to  + 80°C



Datos técnicos:

Tamaño del Puerto de Succión/Descarga1/2”  PT(BSP)
Entrada de aire1/4”  PT(BSP)
Salida de aire1/4”  PT(BSP)
Presión Mín.0.5 Bar(kgf/cm²) ; 7.25psi
Presión máx.8 Bar(kgf/cm²) ; 116psi
Presión de trabajo recomendada1.5~3.5 Bar(kgf/cm²) ; 21.75psi~50.76psi
Volumen de Descarga por Ciclo150 ml/cycle
Diámetro Máx. de partículas⌀2mm
Consumo Máx. de Aire550Liter/Per Min.;19.42 Scfm/Per Min
Máx. de Succión en Húmedo6.7 m
Dimensiones del Embalaje28(L)cm x 22(W)cm x 32(H)cm
Peso Neto7 KG
Tasa Máx. de Flujo12.68 Gallon/Per Min. ; 48 Liter/Per Min.
Liquids Serviceability

Adecuado para casi todos los líquidos alcalinos y la mayoría de los líquidos ácidos, como el etilenglicol, el etanol, el hidróxido de sodio, el ácido nítrico, el ácido carbónico, los ácidos de frutas, enzimas, soda cáustica, amoníaco y asfalto. También es adecuado para vinos y salsas alimenticias. Se puede utilizar para transportar algunos materiales comestibles crudos como jarabe, etc., pero debe limpiarse regularmente. Sin embargo, no es adecuado para algunos líquidos especiales como ácido sulfúrico diluido, ácido clorhídrico, bromuro de hidrógeno, agua regia y cloro. Puede ser utilizado en la industria farmacéutica, la industria alimentaria, la industria química, etc.













CONTACTANOS

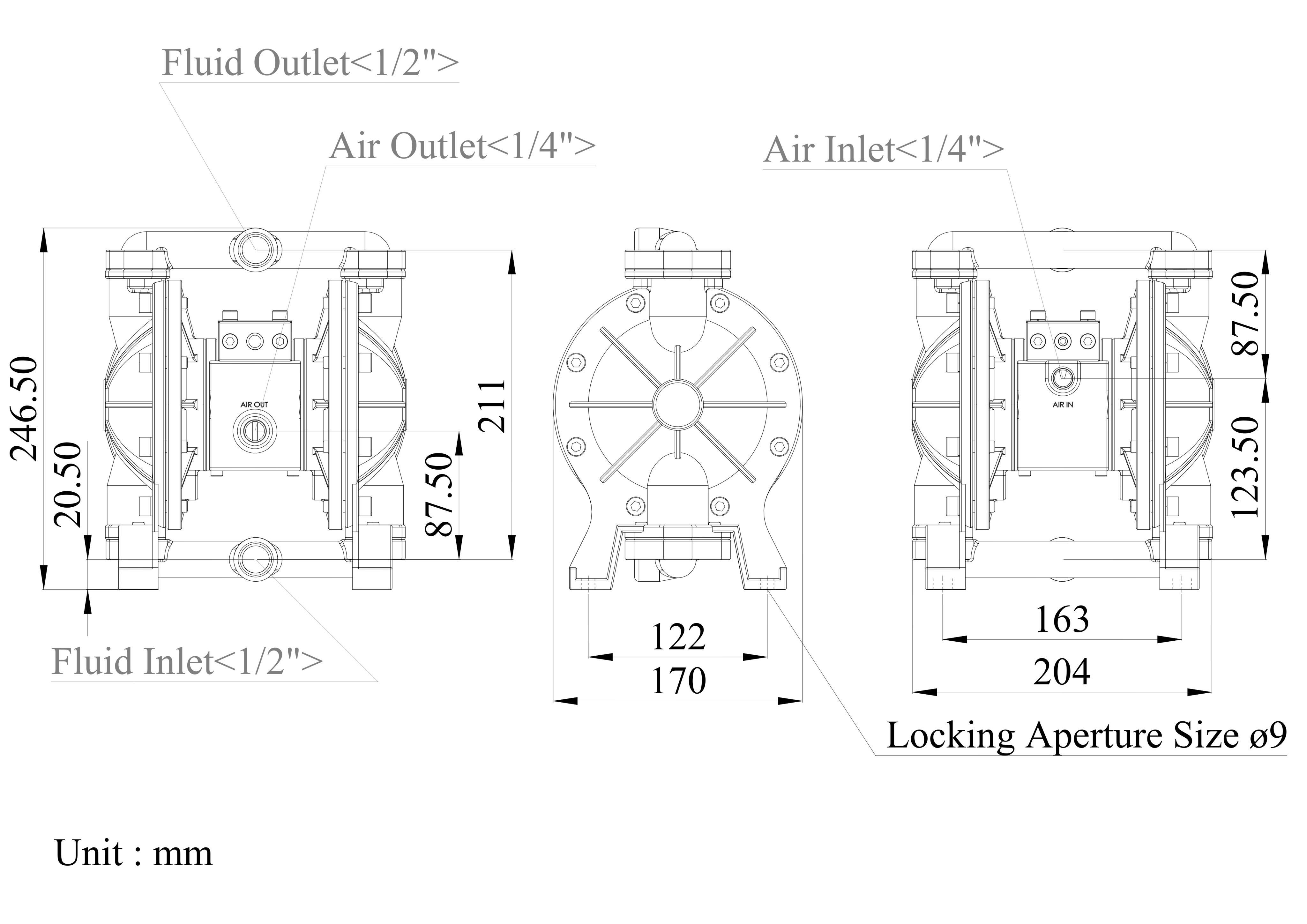

DS04-SAI-XXXX-03

1/2 Inch Stainless Steel 316 Air-Operated Double Diaphragm Pump Dimensional Data DS04-SAI-XXXX-03| DYI SHENG

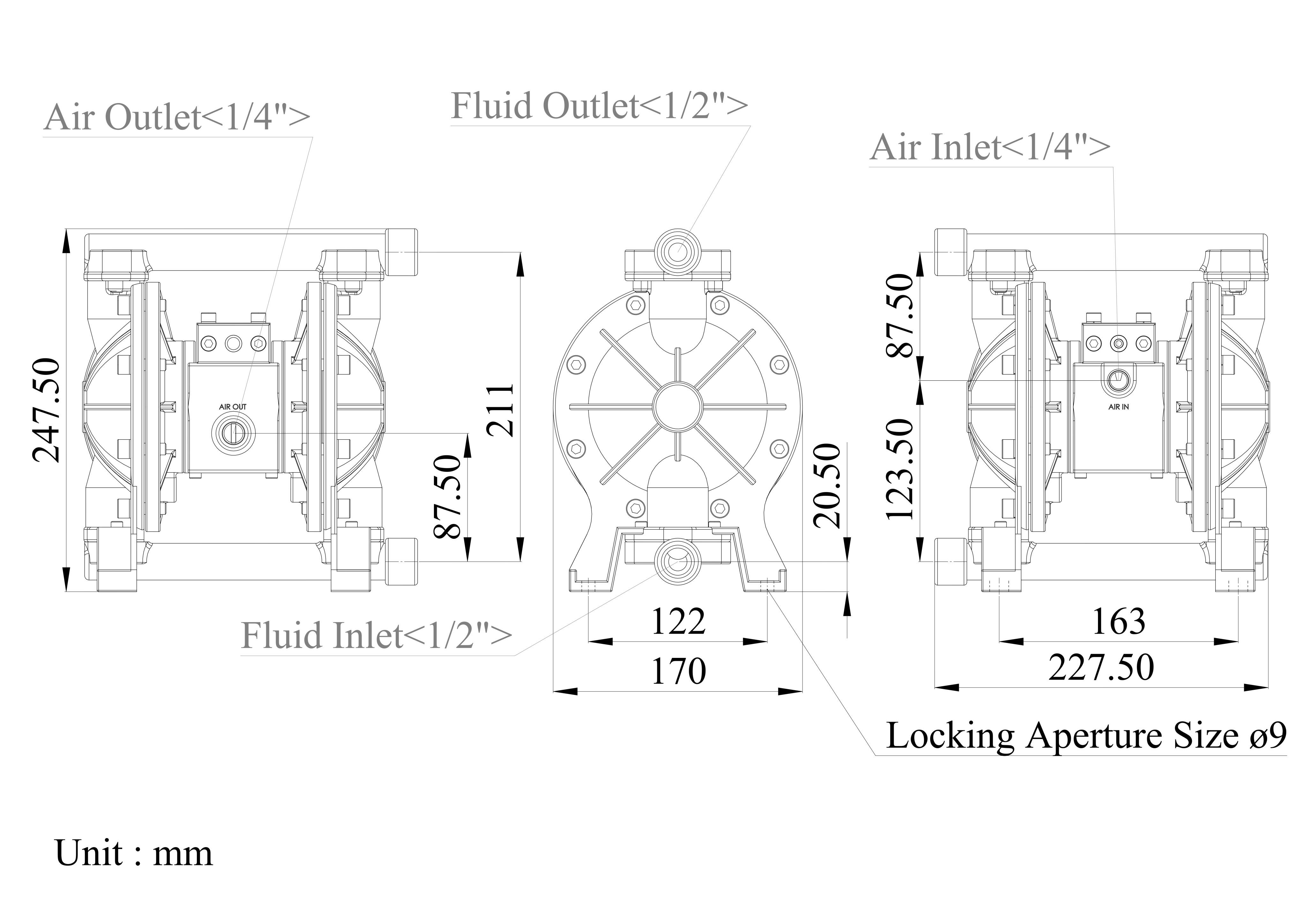

DS04-SAT-XXXX-03

1/2 Inch Stainless Steel 316 Air-Operated Double Diaphragm Pump Dimensional Data DS04-SAT-XXXX-03| DYI SHENG












ModelOperating ManualPump Exploded View2D Dimensional Drawings3D Dimensional Drawings
DS04-SAI-XXXX-02
DS04-SAT-XXXX-02
DS04-SAI-XXXX-03
DS04-SAT-XXXX-03
