Bombas neumáticas de doble diafragma de aluminio de 1/2 de pulgada
Material del cuerpo mojado: Aleación de aluminio
Material de la cámara de aire central: Aleación de aluminio
Material del diafragma: Teflón (TFM), Polietileno (UPE), Santoprene (STP)
Es adecuado para el transporte de benceno, solventes, pintura, pegamento, resina, aceite, pulpa, lodo, escoria, fluido de fundición, metanol y líquidos neutros, pero no es adecuado para ácidos, álcalis, agua de mar...
Diafragmas:
| Materiales | Rango de temperatura |
| UPE (U) | +5 to + 50°C |
| TFM (T) | -30 to +130°C |
| Stantoprene ® (O) | 0 to + 80°C |
Datos técnicos:
| Tamaño del Puerto de Succión/Descarga | 1/2” PT(BSP) |
| Entrada de aire | 1/4” PT(BSP) |
| Salida de aire | 1/4” PT(BSP) |
| Presión Mín. | 0.5 Bar(kgf/cm²) ; 7.25psi |
| Presión máx. | 8 Bar(kgf/cm²) ; 116psi |
| Presión de trabajo recomendada | 1.5~3.5 Bar(kgf/cm²) ; 21.75psi~50.76psi |
| Volumen de Descarga por Ciclo | 150 ml/cycle |
| Diámetro Máx. de partículas | ⌀2mm |
| Consumo Máx. de Aire | 550Liter/Per Min.;19.42 Scfm/Per Min |
| Máx. de Succión en Húmedo | 6.7 m |
| Dimensiones del Embalaje | 28(L)cm x 22(W)cm x 32(H)cm |
| Peso Neto | 4.5 KG |
| Tasa Máx. de Flujo | 12.68 Gallon/Per Min. ; 48 Liter/Per Min.
|
| Fluidos | Suitable for neutral liquids like paint for coating, paint, ink, and resin of low viscosity. It can also be used in transferring organic solvents, petroleum, and petrol. This type has the additional design of double liquid inlet & outlet for the ink industry. |

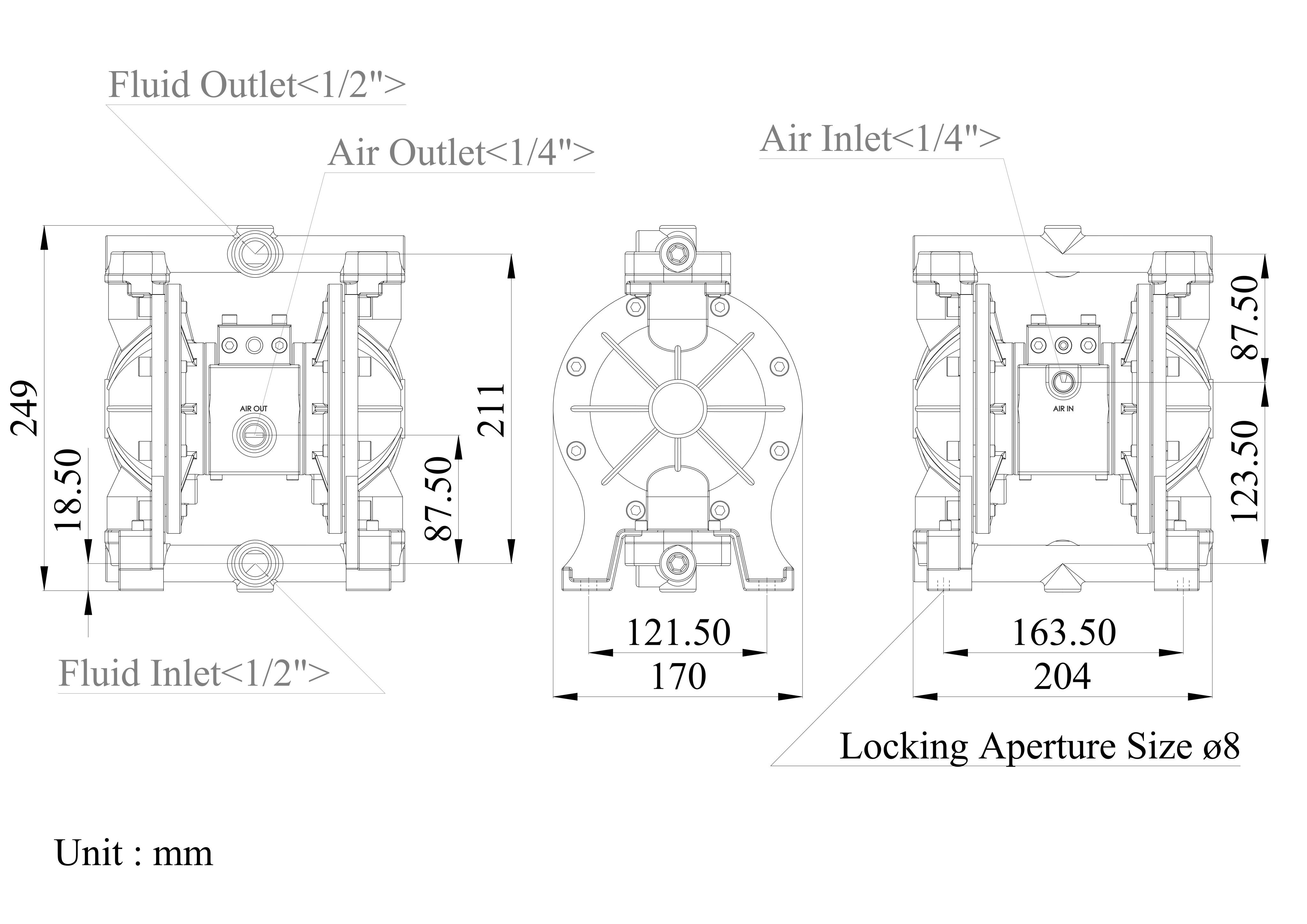

| Model | Operating Manual | Pump Exploded View | 2D Dimensional Drawings | 3D Dimensional Drawings |
| DS04-AAT-XXXX-02 | | | | |
| DS04-AAD-XXXX-02(For Double Out/In) | | |||
| DS04-AAT-XXXX-03 | | | | |
| DS04-AAD-XXXX-03(For Double Out/In) | |
